陜西集膚效應電伴熱/趨膚效應管道保溫電伴熱系統
-
集膚效應電伴熱/趨膚效應管道保溫電伴熱系統詳細參數： 標準顏色： 黑色； 溫度范圍： 最高工作溫度655℃； 最高曝露溫度85℃； 施工溫度： 最低-40℃； 熱穩定性： 由10℃至99℃間來
- 咨詢熱線：0550-2402766
產品詳情
- 陜西集膚效應電伴熱/趨膚效應管道保溫電伴熱系統詳細參數：
- 標準顏色：
- 黑色；
- 溫度范圍：
- ——最高工作溫度65±5℃；
- ——最高曝露溫度85℃；
- 施工溫度：
- 最低-40℃；
- 熱穩定性：
- 由10℃至99℃間來回循環300次后，伴熱帶發熱量維持在90%以上。
- 彎曲半徑：
- -20℃時為25.4mm；-30℃時為35.0mm；
- 絕緣電阻：
-
伴熱帶長度100m，恒溫水域75℃時；測試絕緣電阻最小值20MΩ，有屏蔽或防爆防護型，室溫20℃時用2500VDC在屏蔽層與導電線芯之間搖試1分鐘，絕緣電阻最小值為20MΩ。
產品說明：
趨膚效應（簡稱集膚效應，集膚電流法或SECT法）最早在1883年賀拉斯·蘭姆的一份論文中提及，只限于球殼狀的導體。是60年代中期出現的一種新型的 管道加熱系統。“SECT”應該是“SKIN ELECTRIC CORRENT TRACING”的縮寫，譯為“集膚效應伴熱”。由于該加熱系統結構簡 單、安全可靠、壽命長、易于自動化、能源利用率高，很快在國內外日漸得到重視和研究。
它最早應用于在日本，后來推廣到美國、加拿大等國家，并得到越來越多的應用。SECT集膚效應伴熱帶技術在我國80年代開始應用，本公司依靠長期的電伴熱技術儲備和實踐，現以成熟的產品設計，完善的系統安裝，為用戶提供安全可靠的伴熱裝置。每個集膚效應伴熱裝置由公司設計，制造，安裝。
裝置構成：

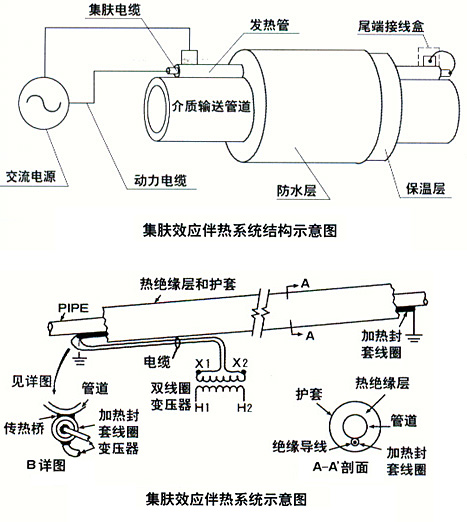

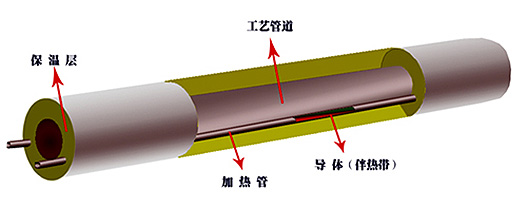

陜西集膚效應伴熱技術裝置，基本上由變壓器、加熱電源、輸液管、伴熱管和集膚伴熱電纜、保溫層、保護外殼等部分組成。加熱電源分工頻加熱電源和中頻加熱電源兩 種；輸液管和伴熱管為普通鋼管，伴熱管直徑為15-40mm，間斷的焊接在輸液管上；集膚電纜穿在伴熱管中，外面是保溫層和保護外殼。
膚效應電伴熱原理：
陜西集膚效應電伴熱原理基于交流電的“集膚效應圓環效應”和“鄰近效應”。所謂集膚效應，就是當交流電通過碳鋼導體的電流逐漸趨膚在導體表面的一種現象；圓環 效應是由于電纜芯線被鋼管環繞包裹在中間出現的一種特殊效應；將鋼管外壁電流排擠到內壁，而鄰近效應是一對通以反向等電流電體間的一種電磁現象，在加熱管 中的電纜和外管間通過電流時，外熱管上電流逐漸趨膚在加熱管內壁，而正是這薄薄的外壁產生的焦耳熱來滿足伴熱的需要。集膚效應電伴熱系統產生焦耳熱主要來 自于三部分：
1、加熱管上通電流時，加熱管上發出的熱。此熱量是集膚電伴熱系統的主要熱量來源。
2、加熱管內部電纜產生的熱。
3、加熱管內磁滯損耗產生部分熱。
在一個集膚效應裝置中，絕緣導線（SECT線）穿過具有強磁性的鋼管并與鋼管尾端相連接，鋼管的首端與絕緣導線分別接電源的零線和相線，施以共頻或中頻交 流電壓，電流通過導線和鋼管形成回路產生焦耳熱。由于鋼管的尺寸、材質、交流電頻率之間存在一定的關系，交流電并非均勻地流經鋼管截面，而是集中流過自其 內表面起的某一深度內，電流密度按指數規律減少，在鋼管外表面電壓電流幾乎為零，很安全。因此可以將SECT管直接焊接在輸送管上，使之成為高效熱源。 SECT管產生的熱量通過焊縫及導熱膠泥迅速傳給輸送管，起到伴熱作用。
陜西集膚伴熱設計：
由于每種管道工作參數都不相同，管線長度不一，因此每個陜西集膚伴熱系統都由本公司詳細設計，選型。本公司提供從管線伴熱的計算，伴熱系統選擇，伴熱系統的安裝，伴熱系統的調試等全套服務。用戶只須提供以下參數，余下的就由本公司來完成。
